Descripción

ESTACIÓN DE CONTROL TERRESTRE (GCS) PROFESIONAL

Sistema Integrado de Transmisión de Vídeo en Tiempo Real y Receptor de Largo Alcance para Seguridad y Robótica

📋 Descripción General

Esta Estación de Control Terrestre (GCS) portátil redefine los estándares de supervisión y comando de vehículos no tripulados. Equipado con un potente sistema receptor de vídeo digital de largo alcance, este dispositivo unifica en un solo chasis robusto la monitorización de telemetría y la recepción de imágenes en tiempo real. Su avanzada arquitectura inalámbrica asegura la inmunidad a interferencias en entornos urbanos y de alta densidad electromagnética, convirtiéndola en el núcleo operativo indispensable para drones de seguridad, inspección de infraestructuras críticas y plataformas robóticas terrestres o marinas.

🎯 Aplicaciones Clave

• Seguridad Perimetral y Vigilancia Táctica: Transmisión de vídeo cifrado en tiempo real directamente a puestos de mando móviles durante patrullajes aéreos.

• Operaciones de Búsqueda y Rescate (SAR): Recepción nítida de imágenes térmicas y ópticas de alta resolución en zonas de difícil acceso.

• Monitoreo de Robótica Industrial: Teleoperación estable de vehículos autónomos (UGV/USV) en minería, agricultura de precisión y entornos peligrosos.

• Misiones de Inspección de Largo Alcance (BVLOS): Herramienta óptima para el control de aeronaves de ala fija y VTOL que operan más allá de la línea de vista del piloto.

🛠️ Características Destacadas

• Enlace Inalámbrico de Largo Alcance: Tecnología de modulación avanzada que permite un alcance operativo superior a los 15-30 km (según configuración de antenas), optimizando la recepción de señal incluso con obstáculos en la línea de vista.

• Transmisión de Vídeo en Tiempo Real sin Retardo: Latencia de extremo a extremo optimizada por debajo de los 30ms, ideal para la toma de decisiones críticas e inmediata pilotabilidad del UAV.

• Diversidad de Antenas Inteligente (Diversity Receiver): Conmutación automática en tiempo real entre múltiples antenas para garantizar la mayor estabilidad de señal y evitar pérdidas de paquetes de vídeo.

• Arquitectura Rugerizada y Portátil: Chasis de alta resistencia contra impactos, polvo y salpicaduras, permitiendo su despliegue inmediato en los escenarios climáticos más adversos.

⚙️ Especificaciones Técnicas

📦 Contenido del Ecosistema

1. 1x Unidad de Estación de Control Terrestre Portátil.

2. 2x Antenas Omnidireccionales de Fibra de Vidrio de Alta Ganancia.

3. 1x Módulo Transmisor de Vídeo para Instalación en UAV (Air Unit) ultra-ligero.

4. 1x Kit de Cables de Alimentación, Datos e Interfaces de Vídeo (HDMI/Sbus/Mavlink).

5. 1x Maleta de Transporte de Polímero de Alta Resistencia (Estilo Pelican) con espuma pre-cortada a medida.

ℹ️ Nota: Las especificaciones de alcance máximo dependen directamente de las regulaciones locales de potencia de radiofrecuencia (CE/FCC), las condiciones climáticas y la ganancia de las antenas utilizadas en el despliegue operativo.

SPECIFICATIONS

Brand Name: XINGKAITECH,XINGKAITECH

Color: Gray

High-concerned chemical: None

Model Number: XK-M02,RC GCS Control System XK-M02

Origin: Mainland China

Place of Origin: Guangdong, China

UAV Ground Control Station Wireless Video Real-Time Transmission Long-Distance Video Reciver for Security Drones and Robotics

1. Product Description

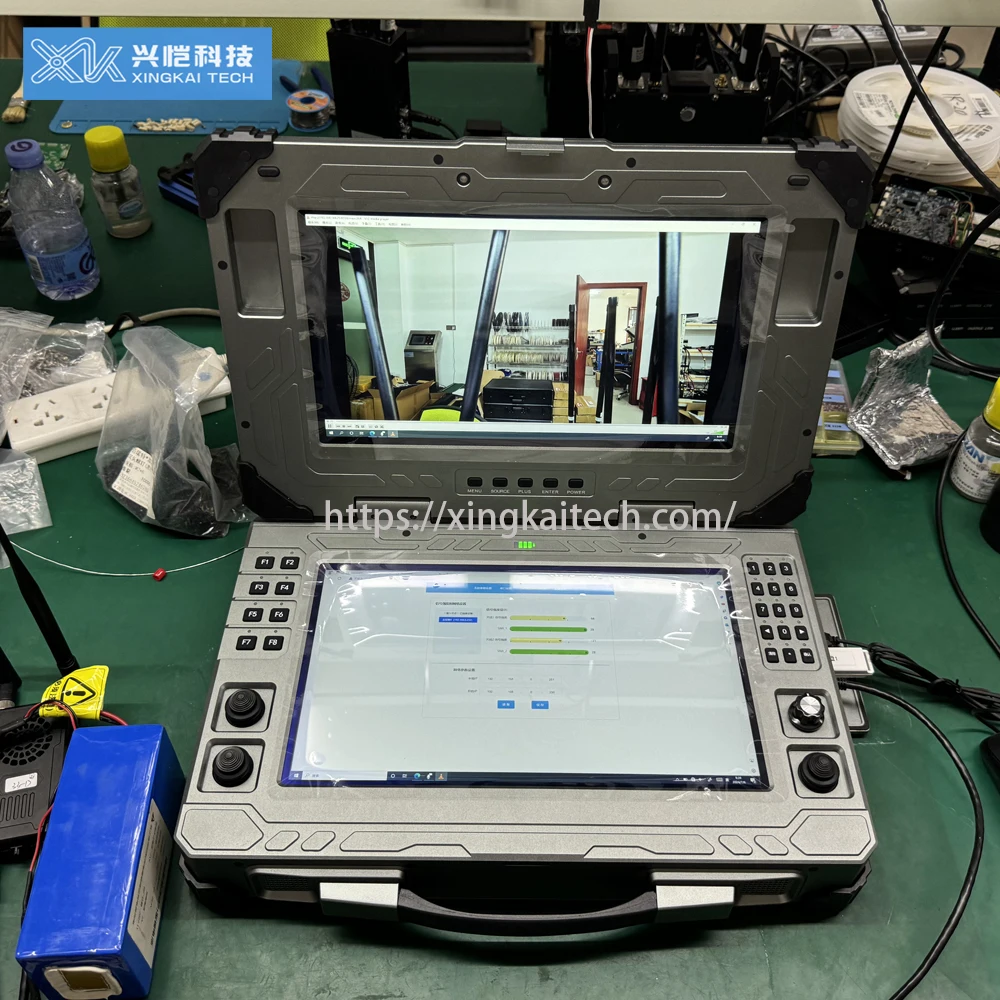

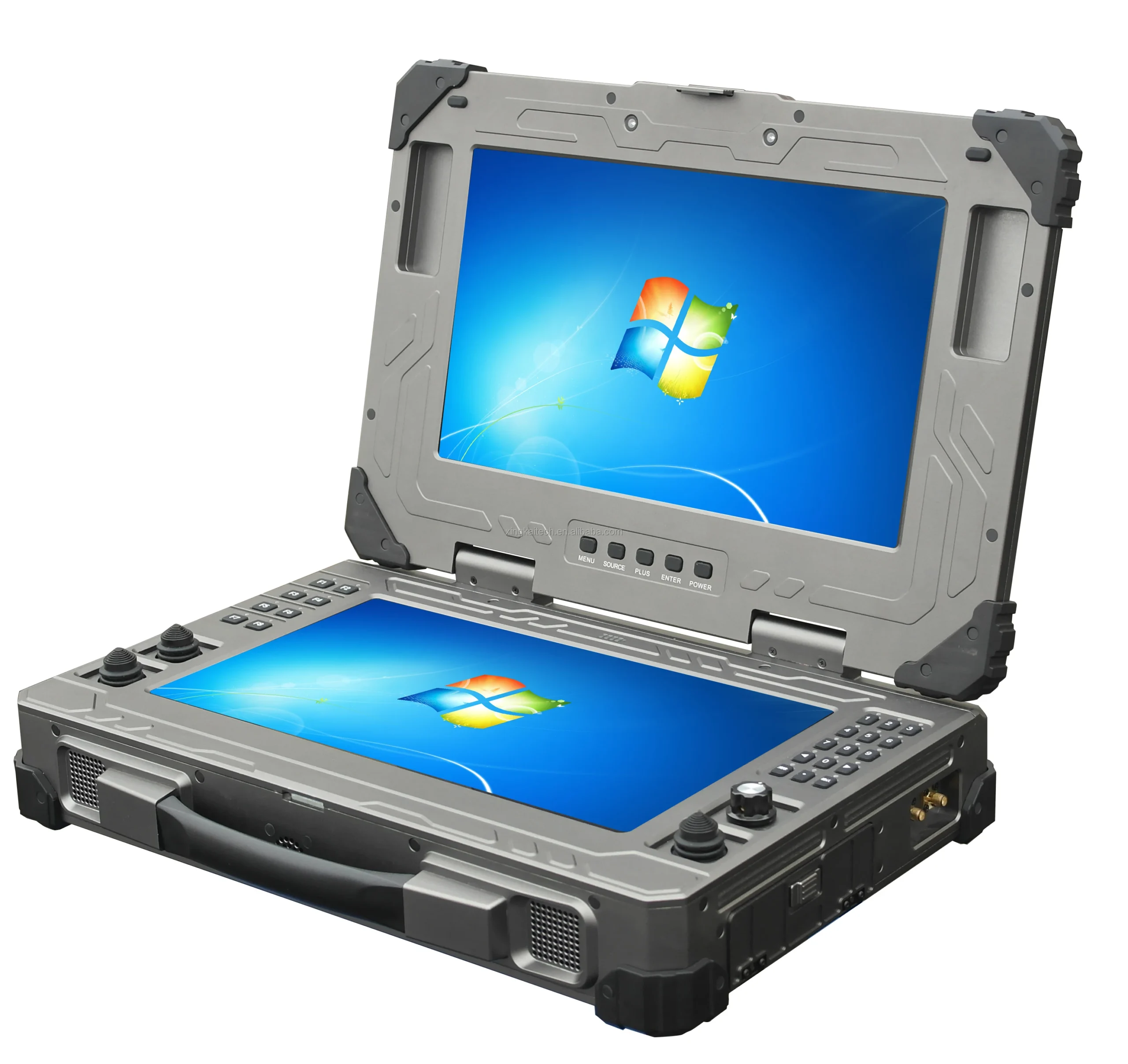

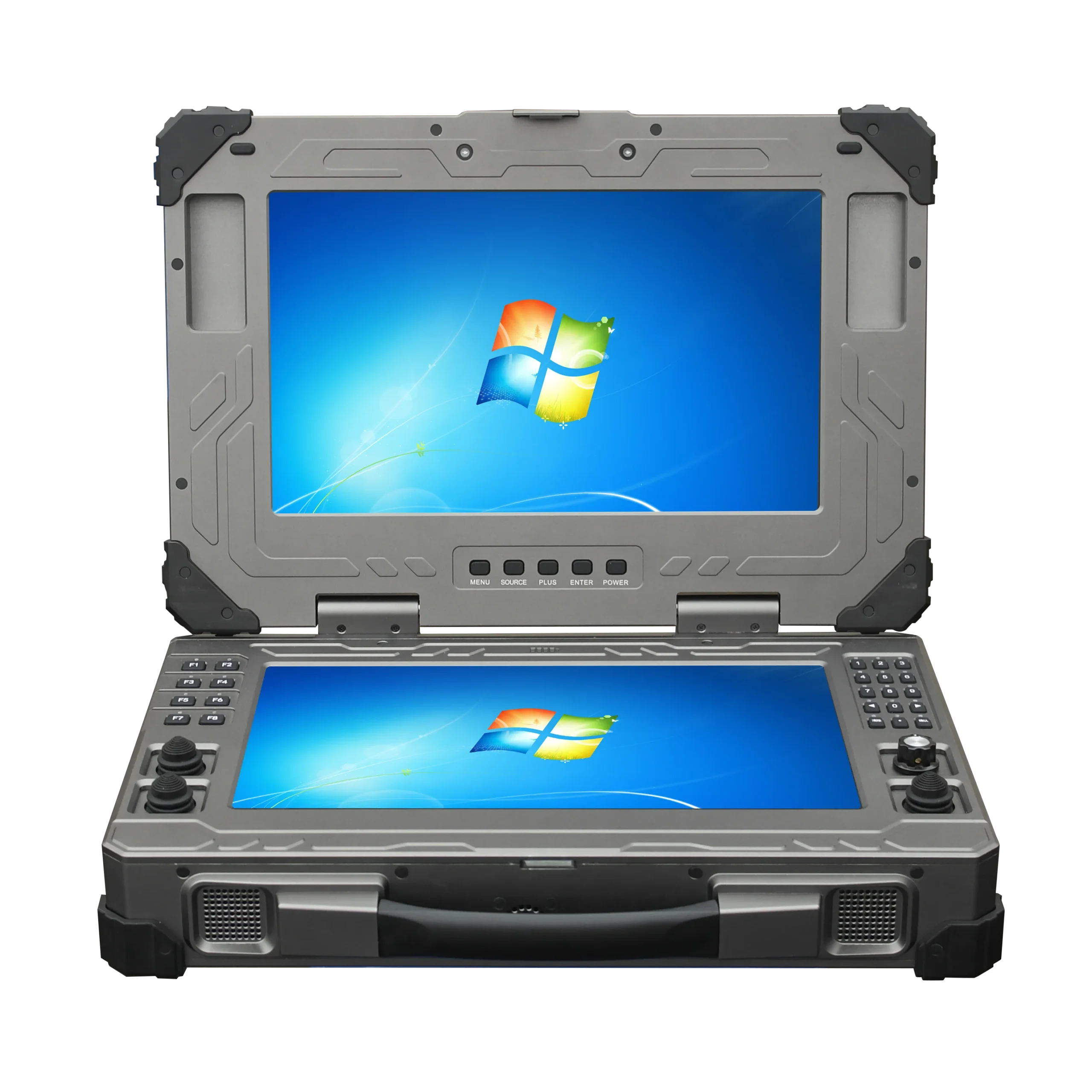

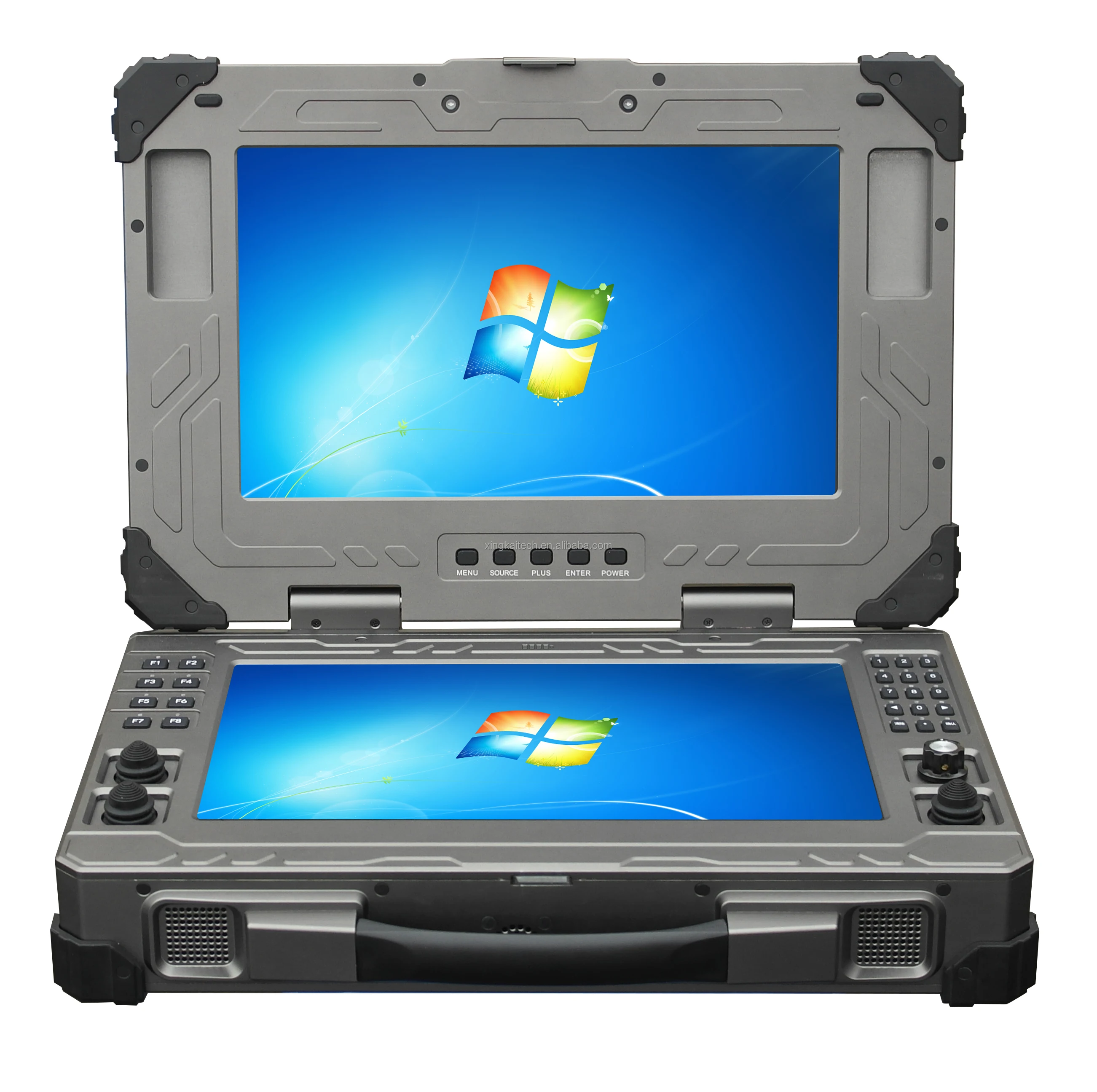

Two high-brightness LCD displays with screen brightness adjustment,memory and solid state disk size selectable; two Gigabit LAN ports, 8 customizable keys; long Endurance with lithium battery, internal space reserved for secondary development; whole aluminum alloy with hard anodized sandblasted finish; operating system supports Windows 7 / Linux system.

XK-M02 is a universal solution for controlling the unmanned vehicle and its payload. It is especially designed for unmanned ground vehicle and robot. The system offers functions like real-time data feedback, remote control status display, route planning, etc. With Windows and Linux OS for choice.

2. Product Specification

System parameters	Processor	IntelI7-7500U
	Lithium batteries	6 hours
	Memory	Memory DDR4 8G
	Disks	Solid State Drives 256G
LCD screen	Display	2*13.3″FHD TFTLCD
	Maximum resolution	1920*1080
	Maximum colour	16M
	Display area	293.472 × 165.078 mm
	Brightness	1000nits
Touch Screen	Top screen	Optional resistive touch screen
	Lower screen	Capacitive touch screens
Pushbuttons	Screen adjustment buttons	Brightness/source adjustment
	Customised keys	8
	Number Key	1
	Twist switches	/
	Knobs	1
	Two-axis joystick	3

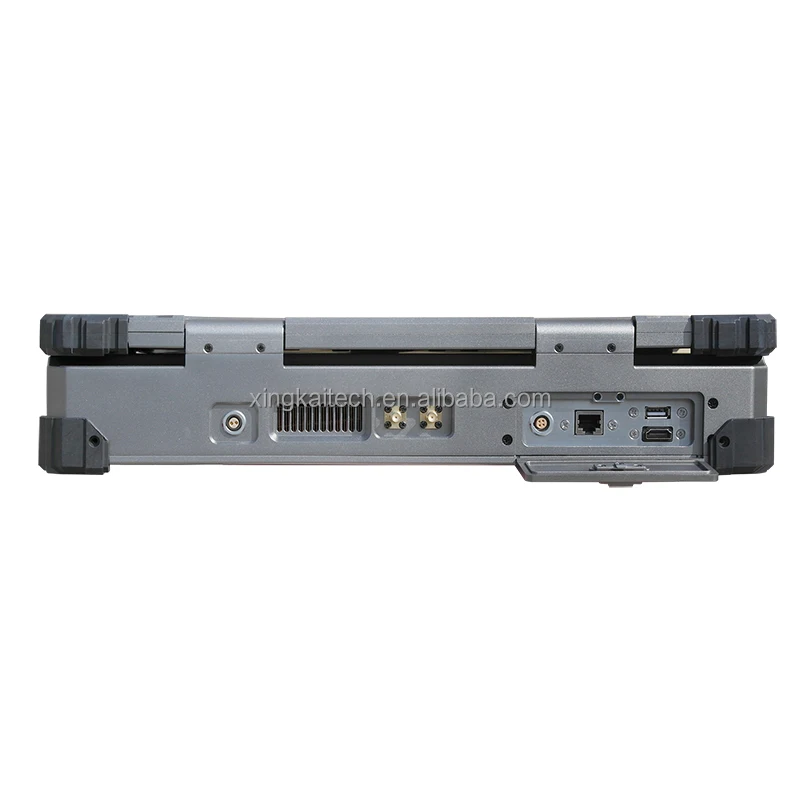

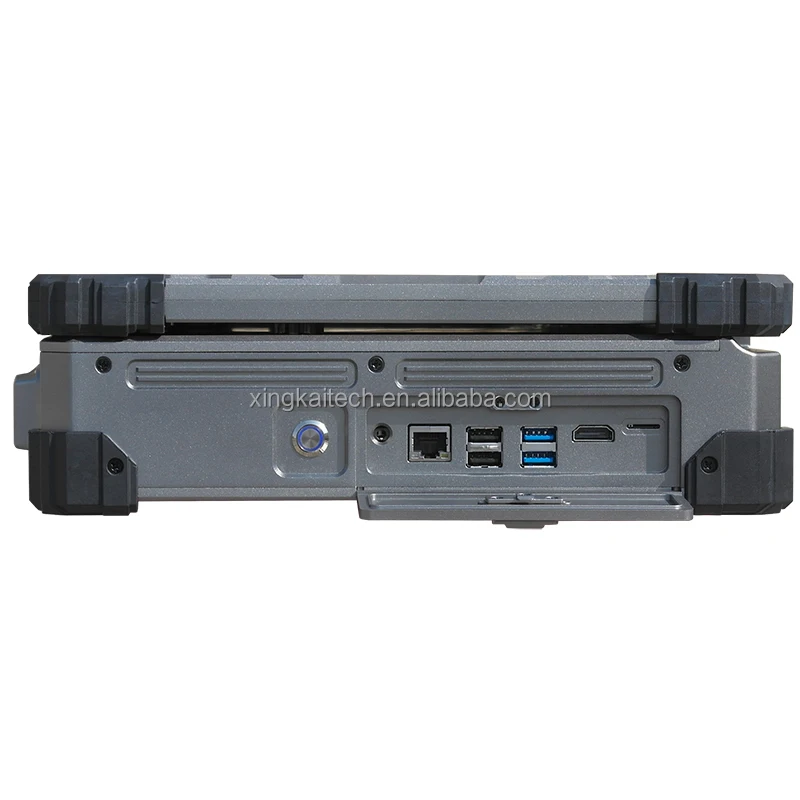

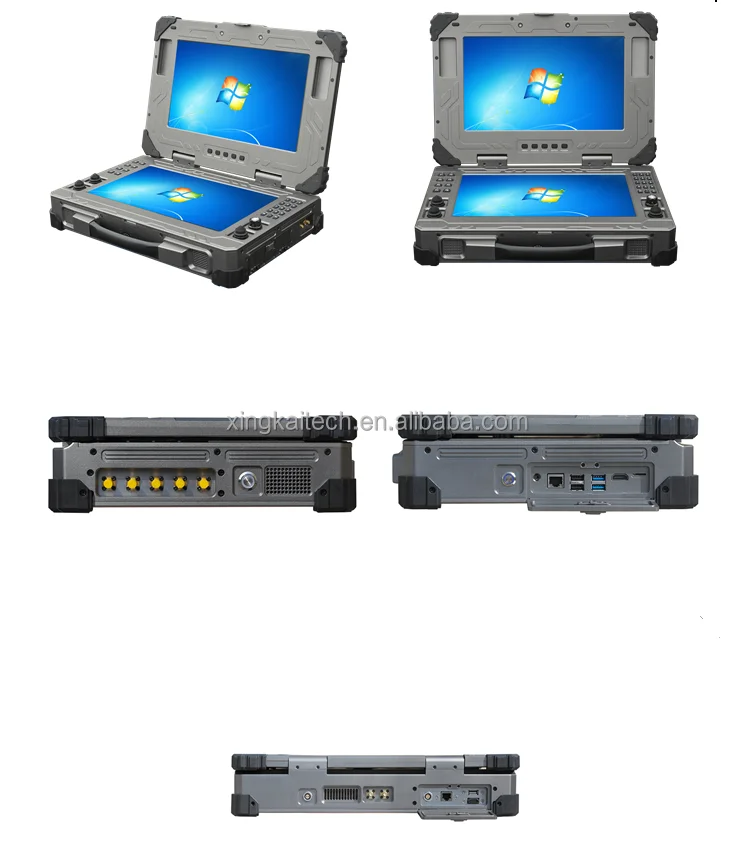

I/O Interface	Network port	2
	USB	5*USB
	HDMI	2
	SIM	1
	Power input	DC19V

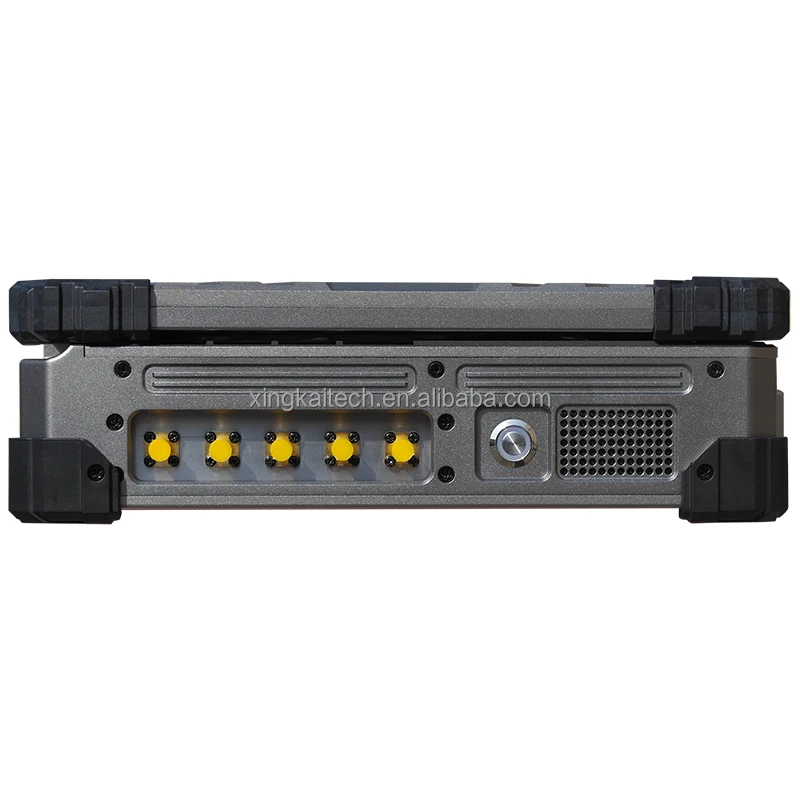

	SMA antennas	5(Reserved)
	WIFI/4G	2
Internal reserved interfaces	Internal space reserved to support secondary development(244.5*164.5*31mm)
	4*RS232/DC 5V/DC 12V/2*USB port/1*HDMI /1*LAN
Environmental parameters	Operating tem	-20℃-50℃
	Storage tem	-30℃-60℃
	Relative humidity	20%~80%@40ºC
Physical parameters	Panels Material	Aluminium with hard anodised sandblasted finish
	Dimension	429*290*88.6
	Weight	7.8KG
Others	loudspeaker*2
Operating systems	win10 win7/Linux system
